Відстеження суден AIS
This feature is currently not available for the iOS version of the OsmAnd app.
Огляд
Плагін Відстеження суден AIS відображає позиції Автоматичної ідентифікаційної системи (АІС) та детальну інформацію про судна поблизу. Дані АІС отримуються через мережеве з'єднання від зовнішнього приймача АІС.
Цей плагін є хобі-проєктом і не призначений для забезпечення надійності чи точності. НЕ покладайтеся на це програмне забезпечення для навігації чи безпеки життя.
Необхідні параметри налаштування
Можливість використання онлайн-карт автоматично ввімкнена у версії OsmAnd для iOS. Щоб відображати онлайн-карти в Android, вам потрібно виконати наступні налаштування:
- Увімкніть плагін Відстеження суден AIS у Головне меню → Плагіни → Відстеження суден AIS.
- Налаштуйте параметри AIS.
- Налаштуйте з'єднання з сервером AIS або підключіть зовнішній приймач AIS.
- Перевірте, чи відображаються судна на карті OsmAnd.
Судна на карті
AIS працює на частотах УКХ (161.975 МГц та 162.025 МГц) і має обмежений діапазон сигналу через поширення в межах прямої видимості.
Типовий діапазон прийому AIS:
- 15–20 морських миль (28–37 км)
- Залежить від висоти антени, умов навколишнього середовища та перешкод
Відображення AIS на карті:
- Android
При правильному налаштуванні позиції суден з'являться на карті. Ключові особливості:
- Судна рухаються на основі швидкості та курсу в реальному часі.
- Нові кораблі динамічно входять у видиму зону та виходять з неї.

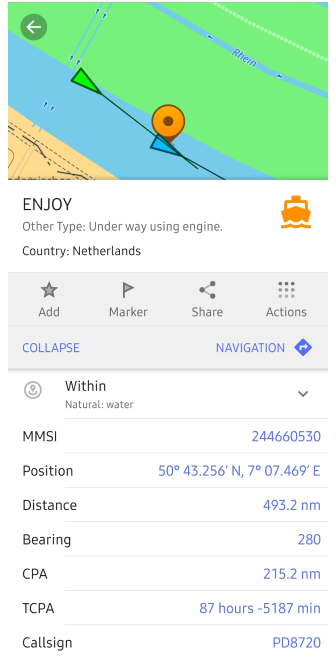

- Натискання на судно відкриває детальну інформацію.

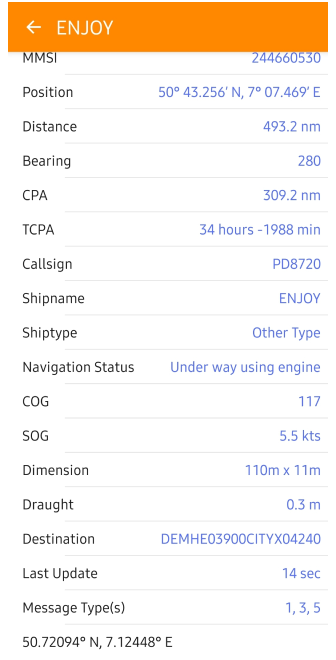

Інформація про судно AIS
- Android
Судна AIS передають три типи даних:
-
Статична інформація (незмінні дані).
Надсилається кожні 6 хвилин або за запитом.- Назва судна (якщо встановлено)
- MMSI (Ідентифікатор морської мобільної служби) (Унікальний 9-значний ідентифікатор судна)
- Номер IMO (якщо доступний)
- Позивний
- Тип судна (напр., Вантажне, Пасажирське, Рибальське судно)
- Розміри судна (Довжина та ширина)
- Положення антени AIS (Відносно корпусу судна)
-
Динамічна інформація (дані в реальному часі).
Надсилається з різними інтервалами залежно від швидкості та маневрування.- Координати судна (широта та довгота)
- Курс відносно землі (COG)
- Швидкість відносно землі (SOG)
- Напрямок (Напрямок, куди вказує ніс судна)
- Статус судна (На ходу, На якорі, Маневрування тощо)
- Швидкість повороту (ROT) (Швидкість зміни курсу)
- Час останнього оновлення
-
Інформація про рейс (встановлюється екіпажем вручну).
Надсилається кожні 6 хвилин, встановлюється екіпажем вручну- Порт призначення
- Орієнтовний час прибуття (ETA)
- Осадка (Глибина занурення судна у воду)
- Тип вантажу (якщо передається)
- Кількість людей на борту (необов'язково)
Символи та легенда AIS
Рекомендації щодо представлення симво лів AIS
| Символи | Опис |
|---|---|
| Символи типів суден | |
| Зелений трикутник | Вантажне судно |
| Синій трикутник | Пасажирське судно |
| Чорний трикутник | Рибальське судно |
| Жовтий трикутник | Буксир |
| Червоний трикутник | Танкер |
| Білий трикутник | Військове судно |
| Помаранчевий трикутник | Спеціальне судно (напр., лоцманське, криголам) |
| Миготливий червоний трикутник | Судно, що зазнає лиха |
| Символи навігаційних засобів | |
| Зелений буй | Маркер правого борту (права сторона каналу) |
| Червоний буй | Маркер лівого борту (ліва сторона каналу) |
| Символ якоря | Район якірної стоянки |
| Символ судна (SS) | Поромний або пасажирський термінал |
| Символ портового крана | Вантажний порт |
| Чорне коло | Морська платформа |
| Індикатори стану | |
| Суцільний трикутник | Судно в русі |
| Порожнистий трикутник | На якорі або пришвартоване |
| Обертова стрілка | Виконує маневр |
| Червона миготлива іконка | Сигнал тривоги |
| Помаранчевий знак оклику | Повідомлення про безпеку AIS |
| Індикатори маршруту та швидкості | |
| Тонка синя лінія | Запланований маршрут |
| Пунктирна лінія | Пройдений шлях |
| Іконка годинника | Орієнтовний час прибуття (ETA) |
| Іконка хвилі | Швидкість відносно води |

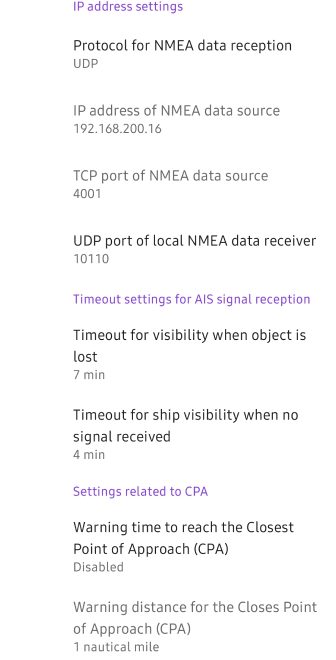

Налаштування плагіна
- Android
Меню → Плагіни → AIS трекер суден → Налаштування
Плагін Відстеження суден AIS пропонує різноманітні налаштування для персоналізації навігації та взаємодії для користувачів з обмеженими можливостями. Ці налаштування застосовуються для всіх профілів в OsmAnd.
| Налаштування | Опис | Приклад |
|---|---|---|
| Налаштування IP-адреси | ||
| Протокол | Виберіть протокол для отримання даних AIS | UDP/TCP |
| IP-адреса | Вкажіть IP-адресу джерела даних AIS (якщо використовується TCP) | 192.168.200.16 |
| TCP-порт | Вкажіть номер TCP-порту для даних AIS | 4001 |
| UDP-порт | Вкажіть UDP-порт для прийому AIS в OsmAnd | 10110 |
| Тайм-аут прийому сигналу AIS | ||
| Тайм-аут для втрачених об'єктів AIS | Судна зникають, якщо сигнал не надходить протягом встановленого часу | 3 - 20 хв |
| Тайм-аут видимості судна | Іконки суден змінять стан, якщо сигнал не надходить | 2 - 15 хв / Вимкнено |
| Сповіщення про найближчу точку зближення (CPA) | ||
| Час попередження CPA | Суд но позначається червоним, якщо час до CPA менший за цей ліміт | 1 - 60 хв / Вимкнено |
| Відстань попередження CPA | Судно позначається червоним, якщо відстань до CPA менша за цей ліміт | 0.02 - 2 морські милі |
Режим симуляції AIS
Ви можете симулювати позиції суден AIS за допомогою плагіна розробки OsmAnd.
-
Завантажте текстові файли з даними AIS:
-
Завантажте дані AIS в OsmAnd
Відкрийте Меню → Плагіни → Розробка → Налаштування → Завантажити дані AIS з файлу та виберіть один із завантажених файлів. -
Перегляньте судна AIS на карті
Іконки суден з'являться на основі симульованих даних. Натисніть на іконку судна, щоб переглянути детальну інформацію.
